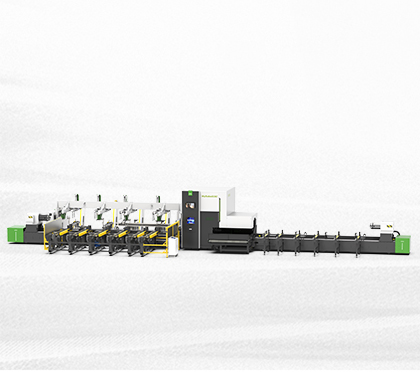

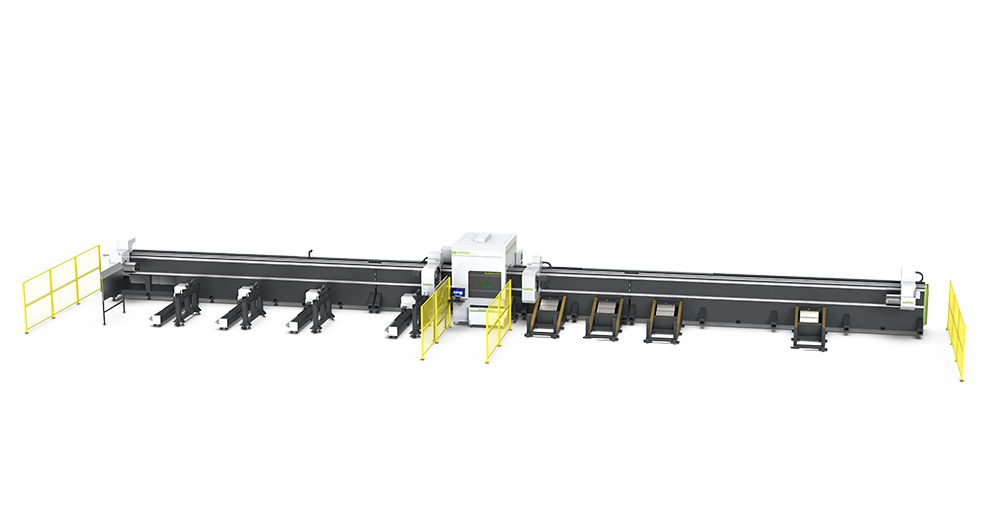

HyTube系列四卡盤光纖激光切管機
激光功率（W）
松谷激光科技HyTube系列四卡盤光纖激光切管機，自動夾緊氣動自定心卡盤，搭載專業的管材切割軟件，內置智能套料排版軟件，全自動上下料裝置，四卡盤結構設計，應用于：圓管激光切割，方管激光切割。
- 產品優勢
- 視頻
- 詳細參數

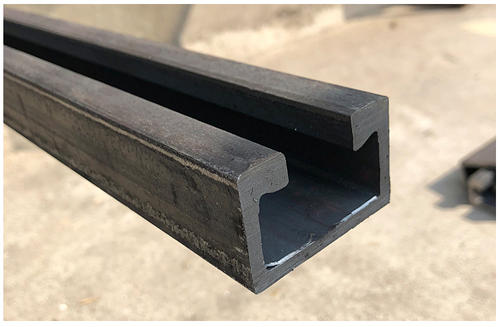

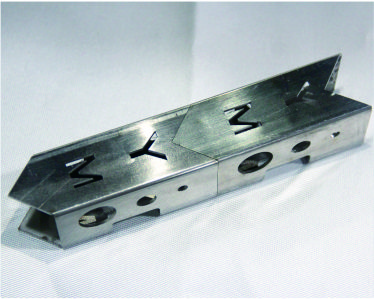

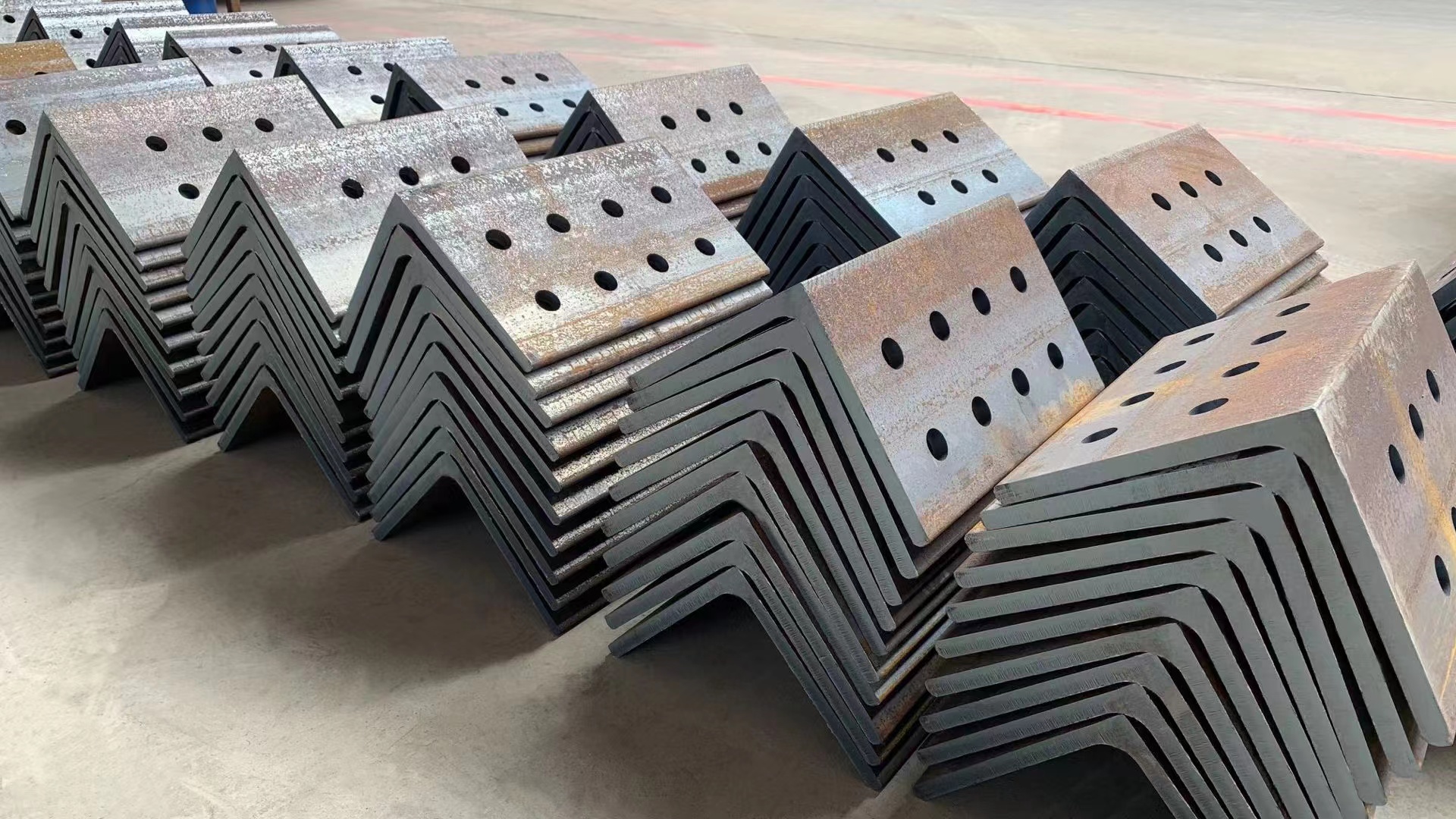

- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
自動加緊氣動自定心卡盤，夾緊過程無需人工干預，可實現零 尾料加工，避免管材浪費；
-
02
全自動上下料裝置，整體布局緊湊合理，占地面積小，節約生 產用地，減少人工，提升生產效率；
-
03
四卡盤結構設計，四個卡盤均可自由移動，合理分擔承載管材重量，穩固加持，防止管材甩動，確保精準切割和安全下料；
-
04
搭載專業的管材切割軟件，內置智能套料排版軟件，適用于標準管材、型材和異型管加工，可實現全時切割、高效切割和坡口切割；
-
05
自主研發內核數控系統，支持 EtherCAT 數字總線通訊；內置完整的切割工藝數據庫，可根據管材類型實現一鍵式設定或?qū)崟r修改加工；可對接MES生產系統，實現數字化生產；
-
06
Z軸傳動采用模組驅動單元，雙滑塊設計，剛性好，輕預載，有效降低高速運動中切割頭的抖動，提高插補軌跡精度。
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | HyTube12036 | HyTube12052 |
|---|---|---|
| 激光功率(W) | 3000-12000W | 3000-12000W |
| 最大承載 | 1000kg | 1500kg |
| 加工幅面 | Ф20<圓管<Ф360 口20<方管<口360 槽鋼≤36# 工字鋼≤36# | Ф30≤圓管≤Ф500 口30≤方管≤口360 槽鋼<40# 工字鋼<40# |
| 空程加速度(G) | 0.3G | 0.3G |
| 坡口加工 | ±45° | ±45° |
| 自動上料長度 | 6000-12000mm | 6000-12000mm |
| 最大下料長度 | 12000mm | 12000mm |
| 外形尺寸 | 30400x3600x3200mm | 30400x3600x3200mm |
| 機床重量 | 31500kg | 32000kg |
